AWS Client VPN で作るリモート接続環境①

2021年7月7日

はじめに

こんにちは。米須です。

当社でもついにブログを立ち上げることになりました ！　まだ手探りな部分も多いですが、役立つネタを提供していけるよう頑張りたいと思います o(^0^)o

さて、記念すべき第１回は AWS Client VPN についてです。今回は構成など概要に絞ったお話とし、設定等については次回以降で説明したいと思います。

経緯

これまでも、FortiGate を利用して社外からリモート接続できるような環境はありましたが、「積極的に AWS を活用していきたい！」という思いから、AWS Client VPN でリモート接続環境を構築することにしました。

・・・とは言ったものも、私は少し前まアプリケーションの設計・開発が主な仕事だったのでインフラの実務経験はゼロ。。。VPN の概念は知っていても、構築したことはないし、ネットワークも得意じゃないし、不安だらけのスタートでした。

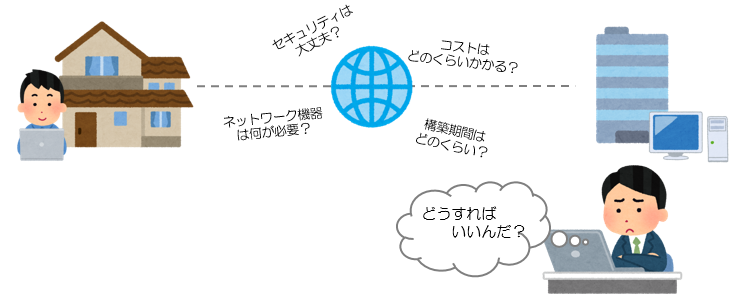

VPNはどうすればいいか

そもそも VPN って・・・

VPNについて調べ始めると、xxVPN という用語が結構出てきたので、昔覚えたネットワーク用語の整理も兼ねて、今一度おさらいをしてみました。

会社とデータセンターなどのように特定の場所同士で接続するのが「サイト間 VPN」、場所を固定せずクライアント PC に入れた VPN ソフトを利用して接続するのが「リモートアクセス VPN 」です。

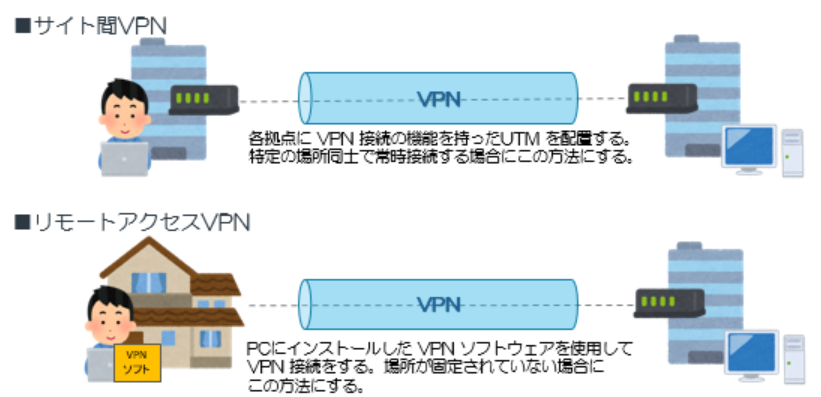

VPNの種類

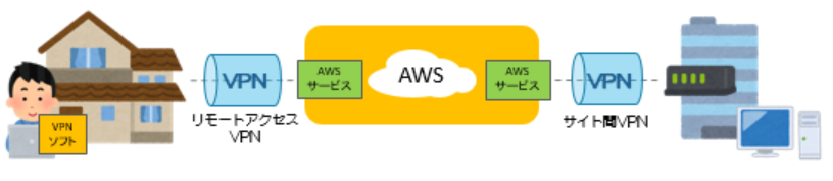

今回構築する環境は、クライアント（自宅）と AWS の間を AWS Client VPN を利用した「リモートアクセス VPN 接続」とし、AWS と 会社の間は「サイト間 VPN 接続」となります。

AWS を利用したVPN

AWS を利用してリモート接続環境を構築する場合、下記のようなメリットがあります。

  • 他のサービスを利用して監視ができる
  • マネージドサービスなので、管理の手間が省ける

今回の構成

AWS 構成図

AWS Client VPN とサイト間 VPN を利用することで、クライアント⇔ AWS ⇔ 会社がネットワークで繋がるようになります。これにより、 AWS 環境内にある何かのサーバを踏み台にすることなく、自宅から直接社内の PC へリモートデスクトップ接続できるようになります。

そのほかでは、認証のために AWS Certificate Manager と Simple AD を利用しています。詳細については、次回以降で説明したいと思います。

構築期間

私の場合、AWS のマニュアルを読んだり、いろんなサイトをチェックしたりしたので、なんやかんやで１週間近くかかりましたが、手順が分かっていれば、１日あれば最低限利用できるところまで構築できると思います。

料金（2020/08/17 時点）

東京リージョンで構築した場合の料金は下記の通りとなります。

　　■AWS ClientVPN 　　
　　　　エンドポイント：0.15USD  / h　×　関連付けたサブネット数
　　　　接続　　　　　：0.05USD  / h　×　接続数
　 　　　　　→ 1つのサブネットにおいて、10名（1日8時間×20営業日）利用を想定
　 　　　　　　　1か月間（30日）接続した場合　： 188 USD

　　■サイト間 VPN
　　 　　0.048USD / h × サイト間 VPN の数
　 　　　　　→ 1つの サイト間 VPN で１カ月接続した場合：　34.56 USD

　　■AWS Directory Service（Simple AD でスモールの場合）
　　 　　0.08USD  / h　×　2 （ドメインコントローラが2つ作成されるため）
　 　　　　　→1か月間（30日）接続した場合　： 115.2 USD  57.6 USD

　　■AWS Certification Manager
　　 　　無料

なんとなく構成は分かっていただけたでしょうか？次回から、各サービスの設定について説明していきたいと思います。

2021/07/07 追記
　本文中「 ■AWS Directory Service（Simple AD でスモールの場合）」にて記載した時間単価（ 0.08 USD ）ですが、ドメインコントローラ2つ分の料金となっておりましたので修正いたしました。大変失礼いたしました m(_ _)m
